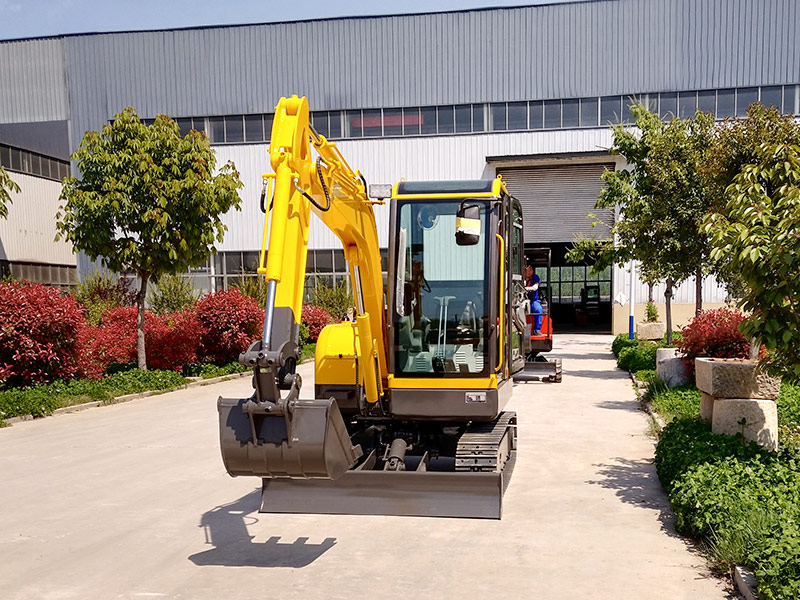

挖掘机的行走装置

行走装置即底盘, 包括履带架和行走系统, 主要由履带架、行走马达+减速机及其管路、驱动轮、导向轮、托链轮、支重轮、履带、张紧缓冲装置组成，其功能为支承挖掘机的重量，并把驱动轮传递的动力转变为牵引力，实现整机的行走。

车架总成（即履带行走架总成）为整体焊接件, 采用X 形结构，其主要优点是具有高的承载能力. 车架总成由左纵梁（即左履带架）、主车架（即中间架）、右纵梁（即右履带架）三部分焊接而成. 车架总成的重量为2吨.

中央回转接头是联接回转平台与底盘油路的液压元件，它保证回转平台旋转任意角度后，行走马达还能正常配油，现用回转接头是5通。
